排針連接器的分類標準和性能考慮
時間：2024-01-16瀏覽次數：1566 作者：義信盈如今的排針連接器廣泛應用于電子、電器、儀器儀表的PCB電路板中，它們通常與排母配合使用，形成板對板連接，或者與電子線束端子配合使用，形成板對線連接，也可以獨立用于板對板連接等。作用是在電路中充當連接通道，承擔電流或信號傳輸?shù)娜蝿?wù)，由于電子產品所需要的規格不同，也分為多種型號和規格。

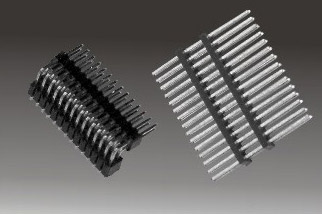

一、分類標準
1、按照間距大致可分為0.8、1.0、1.27、2.0、2.54間距等。
2、排數可分為單排、雙排、三排、四排等。
3、排針可分為直插針、彎插針、SMT等，也是根據插針的尺寸來分類。
4、尺寸按外形尺寸、長、寬、厚、排距分類。
5、按封裝方式，可分為SMT（臥式/立式）、插件DIP（直式/彎式）等。
6、按照安裝方式，可分為S代表的180°、W代表的90°、T代表的SMT等。
二、性能考慮
那么在選擇連接器的時候，應該從哪些角度來考慮適合硬件使用的連接器。
1、引腳及間距
引腳數量和引腳間距是選型的基本依據，為連接器選擇的引腳數量取決于需要連接的信號數量。對于一些貼片式排針連接器，比如貼片排針，其引腳數量不宜過多。因?yàn)樵谫N片機焊接過程中，由于溫度較高，塑料會受熱變形，中間部分鼓起，造成引腳虛焊。
2、電氣性能
電氣性能主要包括：限制電流、接觸電阻、絕緣電阻和電氣強度等，連接大功率電源時，需要注意連接器的限制電流；傳輸LVDS、PCle等高頻信號時，需要注意接觸電阻。連接器應具有低且恒定的接觸電阻，通常為數十至數百mQ。
3、環境性能
環境性能主要包括：耐溫、耐濕、耐鹽霧、振動、沖擊等，根據具體應用環境進行選擇。當應用環境比較潮濕時，對防潮和耐鹽霧的要求就很高，以防止金屬觸點被腐蝕。在控制領域，對連接器的抗振動、抗沖擊性要求較高，防止在振動過程中脫落。
4、機械性能
機械性能包括插拔力、機械防呆等，機械防呆對于連接器來說很重要。因?yàn)橐坏┎宸?，很可能?duì)電路造成不可逆的損壞。拔出力分為[敏感詞]力和分離力，從使用角度看，[敏感詞]力要小，分離力要大。如果分離力太小，接觸的可靠性就會降低。但對于經常需要插拔的連接器來說，過大的分離力會增加拔出的難度，降低機械壽命。
以上是排針連接器的分類標準和性能考慮，電子設備正在向小型化、精密化方向發展，連接器的間距也從2.54mm增加到1.27mm再到0.5mm。引腳間距越小，生產工藝要求越高。
